IP- und NEMA-Schutzklassen: So helfen sie bei der Wahl des richtigen Belüftungselements

Bei der Wahl des passenden Belüftungselements gilt es zunächst zu bestimmen, welche Schutzklasse Ihre Anwendung bzw. Ihr Gerät oder Gehäuse erfüllen muss. Diesen sogenannten Schutzgrad definieren hauptsächlich zwei Normen – die eine international, die andere vornehmlich im nordamerikanischen Raum:

• Ingress Protection (IP) Standard (IEC-60529)
  Die internationale Norm ist allgemein durch die IP-Schutzklassen bekannt. Sie definieren den Schutzgrad eines Gehäuses gegen:

  • feste Fremdkörper (Zugang zu gefährlichen Teilen und gegen feste Fremdkörper) und Berühren gefährlicher Bauteile
  • Eindringen von Wasser.

  Belüftungselemente gemäß einer IP-Schutzklasse bieten ein definiertes Maß an Sicherheit vor dem Eindringen von Feststoffen oder Flüssigkeiten.

• NEMA 250 Standard zum Schutz von Elektronikgehäusen
  Die nordamerikanische Norm der National Electrical Manufacturers Association (NEMA) definiert bei elektrischen Geräten den Schutzgrad des Gehäuses vor:

  • Eindringen von Feststoffpartikeln oder Flüssigkeiten
  • versehentlicher Berührung durch Bediener.

  Die NEMA 250 umfasst darüber hinaus zahlreiche zusätzliche Anforderungen beispielsweise an Gehäusestruktur und -beständigkeit gegenüber Umwelteinflüssen wie Korrosion, Alterung von Dichtungen, Eindringen von Öl, äußerer Vereisung, Gehäusekonstruktion (mechanische Stoßfestigkeit, Tür- und Deckelverriegelung).

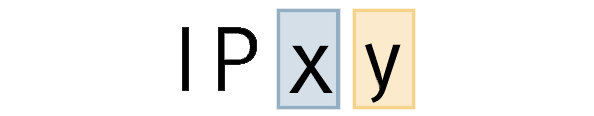

Die IP-Schutzklassen verwenden im Allgemeinen eine zweistellige Ziffernkombination – etwa IP68 –, die Schutzart und -grad eines Gehäuses gegen Umwelteinflüsse angibt.

Das verbirgt sich hinter den IP-Schutzklassen

Muss Ihr Gehäuse eine bestimmte IP-Schutzklasse erfüllen, ist bei der Wahl des Belüftungselements unbedingt auf Faktoren wie dessen Größe, das Gehäusedesign oder Umwelteinflüsse zu achten. Von diesen Kriterien hängt ab, ob das jeweilige Belüftungselement in einer bestimmten Anwendung auch den erforderlichen Schutzgrad gewährleistet. Hier einige Beispiele:

• In Elektronikgehäuse nach IP65 dürfen weder Staub noch Strahlwasser mit geringem Druck eindringen. Diesen Schutzgrad verlangen Anwendungen wie Außenbeleuchtungen um Springbrunnen oder Solarpanels auf Wohngebäuden, die ab und an abgespritzt werden.
• Außengehäuse nach IP66 sind ebenfalls staubdicht, schützen aber vor starkem Strahlwasser aus allen Richtungen. Diesen Schutzgrad verlangen Anwendungen, die häufig per Hochdruckstrahl gereinigt werden, wie Beleuchtungsgehäuse an Ladenfronten oder Nutzfahrzeuge.
• Belüftungselemente nach IP67 sind staubdicht und können schadlos kurzzeitig in bis zu einen Meter tiefes Wasser getaucht werden. Sie sind ideal für Bau-, Konstruktions- und Agrarfahrzeuge, die durch tiefe Pfützen oder gar Wasserläufe fahren, sowie Telekommunikationsausrüstung in Gegenden mit schweren Regenfällen oder vorübergehenden Überschwemmungen.
• Elektronikgehäuse nach IP68 sind staubdicht und lassen sich bedenkenlos mehr oder weniger lang ununterbrochen in bis zu zwei Meter tiefes Wasser eintauchen. Diesen Schutzgrad verlangen Anwendungen, die auch unter Wasser weiterhin funktionieren müssen.

Unsere Vents werden streng nach internationalen Normen für den Schutz vor Staub, Spritzwasser und Untertauchen, sowie akustischer Leistungsfähigkeit getestet und charakterisiert. Unsere eigenentwickelten Testverfahren messen die Einwirkung realer Umwelteinflüsse auf Belüftungselemente, Gehäuse-Performance und Lebensdauer der Anwendung noch effektiver. Mehr darüber, wie Gore die Standards für tragbare elektronische Geräte zu übertreffen versucht, verrät unser White Paper zur verbesserten Konsistenz der Testverfahren:

• White Paper: Improved Consistency in Testing

Ob IP54, IP64, IP65, IP67, IP68, oder IP69k: Unsere Applikations-Ingenieure beraten Sie, ob Sie für Ihr Gerät ein Belüftungselement benötigen, und wählen ggf. die optimale Belüftungslösung für Ihre Anwendung aus. Gerne unterstützen wir Sie von der Entwicklung über Testverfahren bis hin zur Integration im Herstellungsprozess, damit Ihr Produkt sicher die entsprechenden Schutzanforderungen erfüllt.

Wir testen und charakterisieren die Materialien und Strukturen unserer Belüftungselemente unter anspruchsvollen Bedingungen, um die IP-Normen für den Schutz gegen Staub, Spritzwasser und Eintauchen zu erfüllen oder gar zu übertreffen.

Ob IP64, IP65, IP67, IP68 oder IP69k: Unsere Ansprechpartner und Applikationsingenieure wählen gern mit Ihnen die optimale Belüftungslösung für Ihr Gerät oder Gehäuse aus.

KONTAKT

Die Gehäuse-Schutzklassen der NEMA verwenden eine Skala von 1 bis 13, um Schutzart und -grad eines Gehäuses gegen Umwelteinflüsse auf innenliegende Elektronikkomponenten anzugeben.

Die nachstehende Tabelle fasst die Schutzklassen zusammen, die in der Regel erforderlich sind, um Gehäuse von Elektronikkomponenten abzudichten oder zu belüften. Die vollständigen Definitionen, Merkmale und Testkriterien für alle NEMA-Schutzklassen für Gehäuse finden Sie unter www.nema.org.

Wir testen und charakterisieren die Materialien und Strukturen unserer Belüftungselemente streng nach verschiedenen internationalen und nordamerikanischen Normen für den Schutz gegen Staub, Spritzwasser und Eintauchen.

Unsere eigenentwickelten zusätzlichen Testverfahren messen die Einwirkung realer Umwelteinflüsse auf Belüftungselemente, Gehäuse-Performance und Lebensdauer der Anwendung noch effektiver.

Mehr darüber, wie Gore die Standards durch die Belüftung elektronischer Geräte zu übertreffen versucht, verrät unser White Paper zu kohärenteren Testverfahren:

• White Paper: Improved Consistency in Testing
• Zuverlässigkeitstest von GORE® Protective Vents in LED-Leuchten
• Zuverlässigkeitstest von GORE® Protective Vents in Telekommunikationsgehäusen

Wenn für Ihr Gerät und Gehäuse IP- oder NEMA-Auflagen gelten, beraten Sie unsere Applikations-Ingenieure gerne, ob Sie ein Belüftungselement benötigen, und wählen ggf. die optimale Belüftungslösung für Ihre Anwendung aus. Gerne unterstützen wir Sie von der Entwicklung über Testverfahren bis hin zur Integration im Herstellungsprozess, damit Ihr Produkt sicher die entsprechenden Schutzanforderungen erfüllt.
