Dichtungsmaße geeignet für Flansche nach ASME B16.5  und Stahlflansche mit großen Durchmessern nach ASME B16.47 Series A.

Dichtungsmaße geeignet für Flansche gemäß EN 1092-1 u. a.

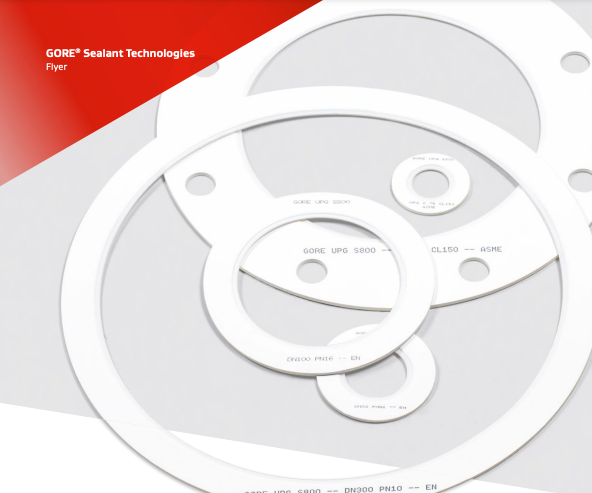

GORE® Universelle Rohrleitungsdichtungen (Style 800) können in allen Normflanschen der chemischen Industrie eingesetzt werden. Die Dichtungen wurden entwickelt, um den Anforderungen einer zuverlässigen Abdichtung nahezu aller Flanschtypen zu genügen. Dadurch eignen sich die Dichtungen vor allem zur umfassenden Standardisierung für Anwendungen wie Stahlflansche, Stahl-Email-Flansche und Kunststoffflansche.

Die GORE® Universelle Rohrleitungsdichtung (Style 800) ist DIE Lösung, wenn es um die zuverlässige und dauerhafte Abdichtung einer Vielzahl von industriellen Flansch- und Prozessmedienkombinationen geht. Die geringere Wahrscheinlichkeit eines vorzeitigen Versagens der Dichtung kann die betriebliche Produktivität und Kosteneffizienz steigern und gleichzeitig mehr Sicherheit in Bezug auf Schutz und Umweltbelange bieten.

Im Laufe von über 50 Jahren hat die Sealant Technologies Group von W. L. Gore & Associates ein solides Wissen über die Faktoren angesammelt, welche beim Abdichten von Rohrsystemen, Behältern, Pumpen und Armaturen eine wichtige Rolle spielen. Unser Fokus liegt auf der Entwicklung von innovativen, hoch qualitativen Dichtungssystemen. Mitunter haben wir einen umfassenden technischen Service aufgebaut, der speziell darauf ausgerichtet ist, auch bei anspruchsvollsten Einsatzfällen im Bereich der Dichtungstechnik die besten Lösungen für unsere Kunden zu finden

Finden Sie heraus, welche GORE® Dichtung zu Ihren Anforderungen passt.

Schritt-für-Schritt-Anleitung zur Montage von verschraubten Flanschverbindungen

Grundlage des Zertifikats ist das Prüfprogramm der TÜV Anlagen- und Umwelttechnik bzw. die VDI 2440, Ausgabe November 2000. Dieses beinhaltet den Eignungsnachweis von Flanschdichtungen hinsichtlich Leckagerate, Ausblassicherheit und dauerhafter Funktionalität, sowie den Nachweis von Dichtungskennwerten und geregelter Fertigungsqualität. Dies wurde durch erstmalige Prüfungs nachgewiesen. Voraussetzung hierfür ist die Verwendung von Flanschsystemen aus Stahl, welche die Mindestflächenpressung im Einbau erreichen oder überschreiten lassen.

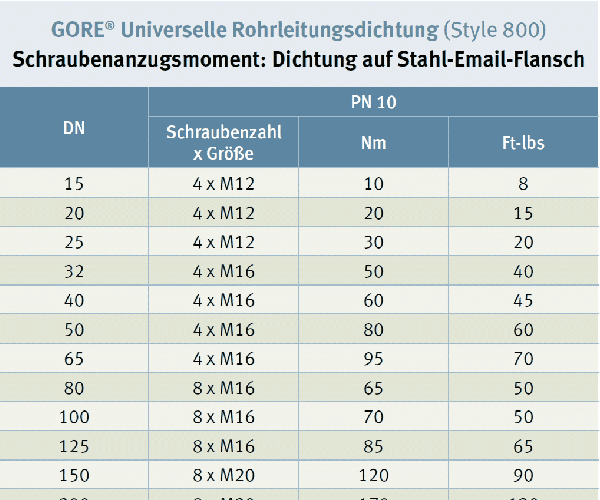

GORE^® Universelle Rohrleitungsdichtung (Style 800): Dichtung auf Stahl-Email-Flansch. Um eine zuverlässige Abdichtung zu gewährleisten, muss beim Einbau die richtige Flächenpressung aufgebracht werden. Diese Tabelle enthält Drehmomentrichtwerte, die bei der Montage von Rohrleitungsflanschen verwendet werden sollten.

GORE^® Universelle Rohrleitungsdichtung (Style 800) / GORE^® GR Dichtungsplatte: Ringdichtung auf Stahlflansch ohne Dichtleiste. Um eine zuverlässige Abdichtung zu gewährleisten, muss beim Einbau die richtige Flächenpressung aufgebracht werden. Diese Tabelle enthält Drehmomentrichtwerte, die bei der Montage von Rohrleitungsflanschen verwendet werden sollten.
